搖擺篩概況

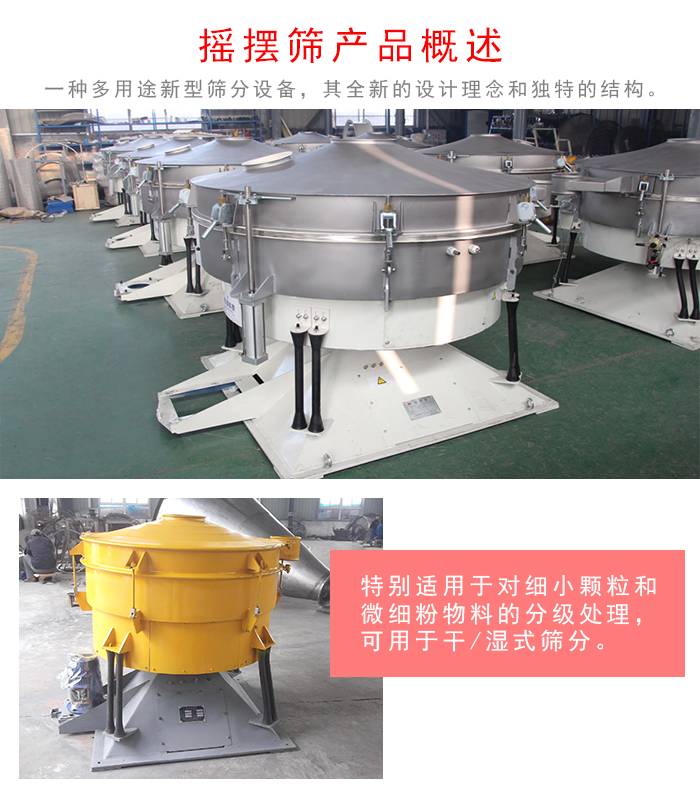

搖擺篩一種多用途新型篩分設備，經典的慣性篩分，其全新的設計理念和獨特的結構，使之成為接近手工篩分作的篩分機，成就了搖擺篩幾近完美的篩分效果，具有廣闊的應用精華。從運行軌跡來看，搖擺篩是一種非線性慣性振動篩。由于結構和工作原理的獨特性，使得搖擺篩特別適用于對細小顆粒和微細粉物料的分級處理。

搖擺篩既可用于干式篩分，也可用于濕式篩分。它篩面與篩框可用多種材料和不同工藝加工制作，并可方便地多層疊加使用。搖擺篩為全封閉結構，不存在物料粉塵外溢的現象，并可方便地加設干燥，冷卻，除塵，清洗等輔助設施。

搖擺篩特點

高達5倍的單位面積產出；到6級分離，篩分精度高達90%-95%；使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4.5倍，篩分零件壽命提高而維護減少；噪聲<75分貝。優化重理均衡，地基動態負荷低。

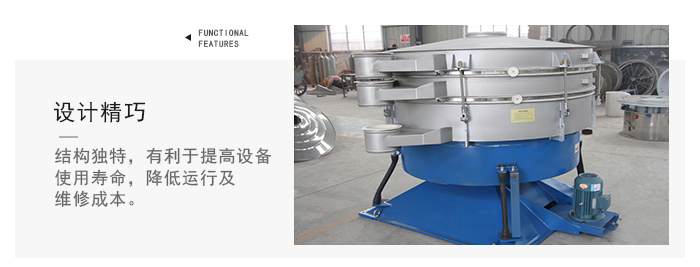

1、設計精巧，結構獨特，有利于提高設備使用壽命，降低運行及維修成本。

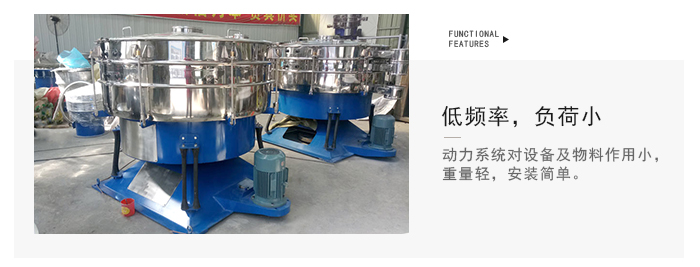

2、采用低頻率，小負荷工作，動力系統對設備及物料作用小。

3、設備相對體積小，重量輕，安裝簡單，維修方便且動力消耗少，噪聲污染小。

4、相對處理量大，篩分效率高，搖擺篩篩分精度一般在95%以上。

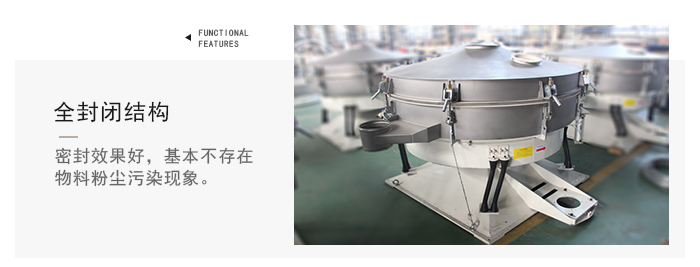

5、全封閉結構，而且密封效果好，基本不存在物料粉塵污染現象。

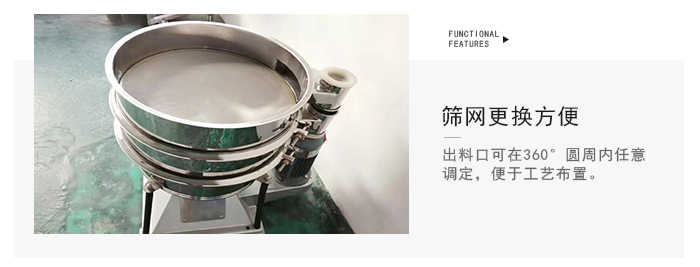

6、出料口可在360°圓周內任意調定，便于工藝布置。

7、篩網更換方便，可滿足一般物料的干，濕式分級要求。

8、篩面可方便地加設清網裝置，可有效解決篩面堵塞問題。

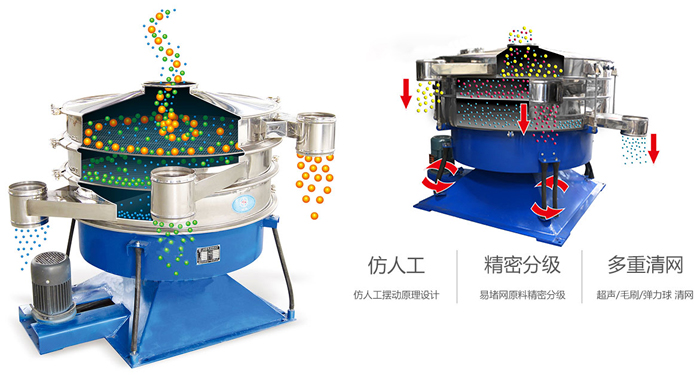

搖擺篩結構原理

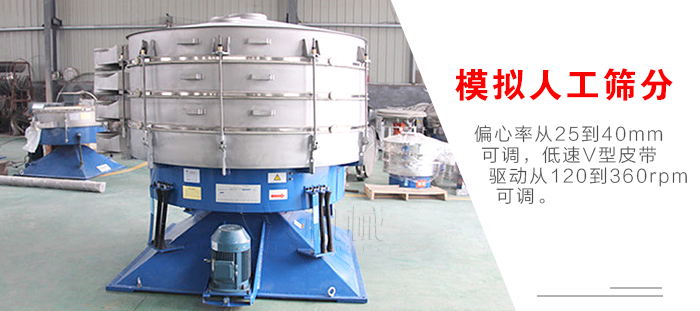

1、基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。

2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

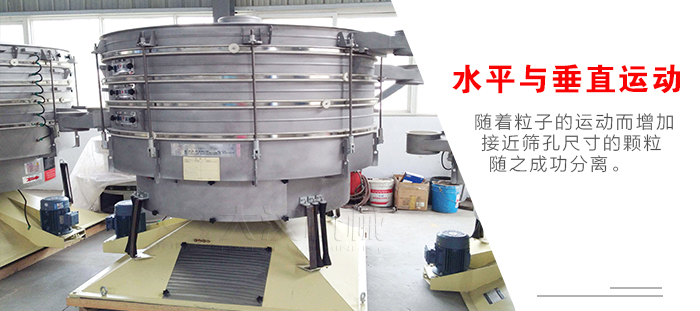

4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

  5、此次過程在每篩層之間重復進行。

搖擺篩適用行業

化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業等等。
